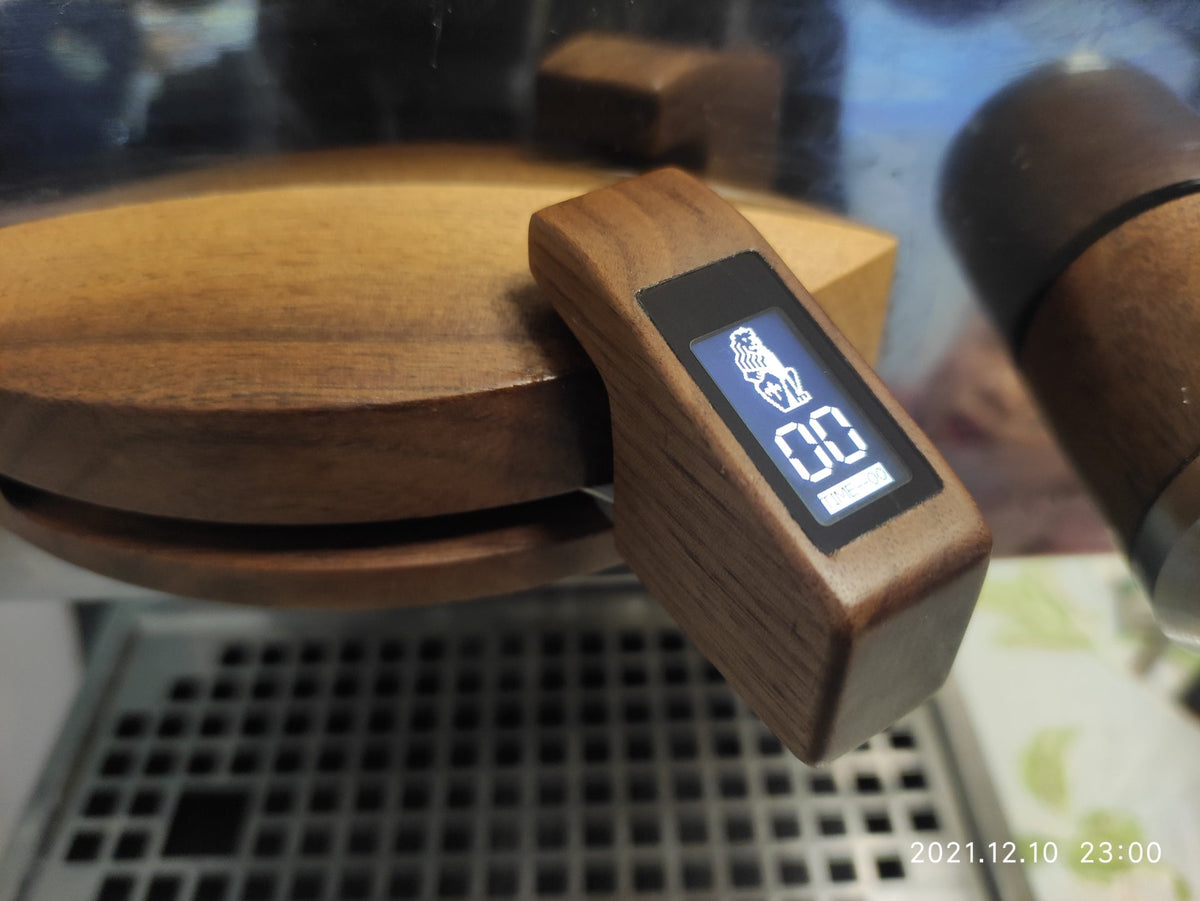

타이머 내장형 브루 패들 설치 방법

La Marzocco Linea Mini에 정밀한 추출 타이머를 더해보세요. 이 가이드는 브루 패들 타이머 설치 과정을 단계별로 안내합니다.

준비물

• 브루 패들 타이머 키트 (포함됨)
• 십자 드라이버
• 케이블 타이 (포함됨)
• 소요 시간: 약 30분

설치 영상

작업을 시작하기 전에 전체 설치 과정을 영상으로 확인해 보세요. 전체 절차를 먼저 파악하면 도움이 됩니다.

설치 단계

1. 기존 부품 제거

   나사를 분실하지 않도록 주의하며 다음 순서대로 부품을 제거하세요:

   • 기존 브루 패들
   • 상단 트레이
   • 트레이 아래 상단 패널 (회로 기판을 고정하는 마지막 나사는 그대로 둡니다)
   • 브루 헤드 위쪽 상단 패널

2. 새 브루 패들 설치

   파란색 케이블을 그룹 커버와 머신 본체 사이의 틈으로 통과시켜 안쪽에 놓이도록 합니다. 주의: 나사를 너무 세게 조이지 마세요. 패들이 손상되지 않도록 적당히 조이는 것으로 충분합니다.



3. 센서 케이블 연결

   파란색 커넥터 헤드를 찾아 센서 소켓에 꽂습니다. '딸깍' 소리가 날 때까지 밀어 넣으면 정확히 고정된 것입니다.



4. 브루 레버에 케이블 고정

   케이블 타이를 사용하여 케이블을 금속 브루 레버에 고정합니다. 패들을 움직여 작동을 확인하세요. 케이블이 팽팽해지지 않고 자유롭게 움직일 수 있도록 충분한 여유를 두어야 합니다.



5. 센서 장착

   솔레노이드 밸브 위치에 센서를 배치하고 케이블 타이로 고정합니다. 센서가 평평하게 놓이고 다른 부품에 간섭이 없는지 확인하세요.



6. 전원선 연결

   회로 기판을 고정하고 있던 마지막 나사를 제거합니다. 두 개의 전원선을 위에서 첫 번째와 세 번째 소켓에 꽂습니다. 케이블 색상은 상관없으며 검은색 선을 어느 소켓에 꽂아도 무방합니다.



7. 조립 전 테스트

   머신 전원을 켜고 타이머를 테스트합니다. 패들을 당겨 타이머가 정상적으로 시작되고 멈추는지 확인하세요. 모든 것이 잘 작동하면 머신 전원을 끄고 다시 식힙니다. 깔끔한 마무리를 위해 케이블 타이를 사용하여 센서 케이블을 테플론 파이프에 고정하세요.

8. 머신 재조립

   분해의 역순으로 상단 패널과 트레이를 다시 부착합니다. 부품이 올바르게 자리 잡았는지 시간을 들여 확인하세요.
